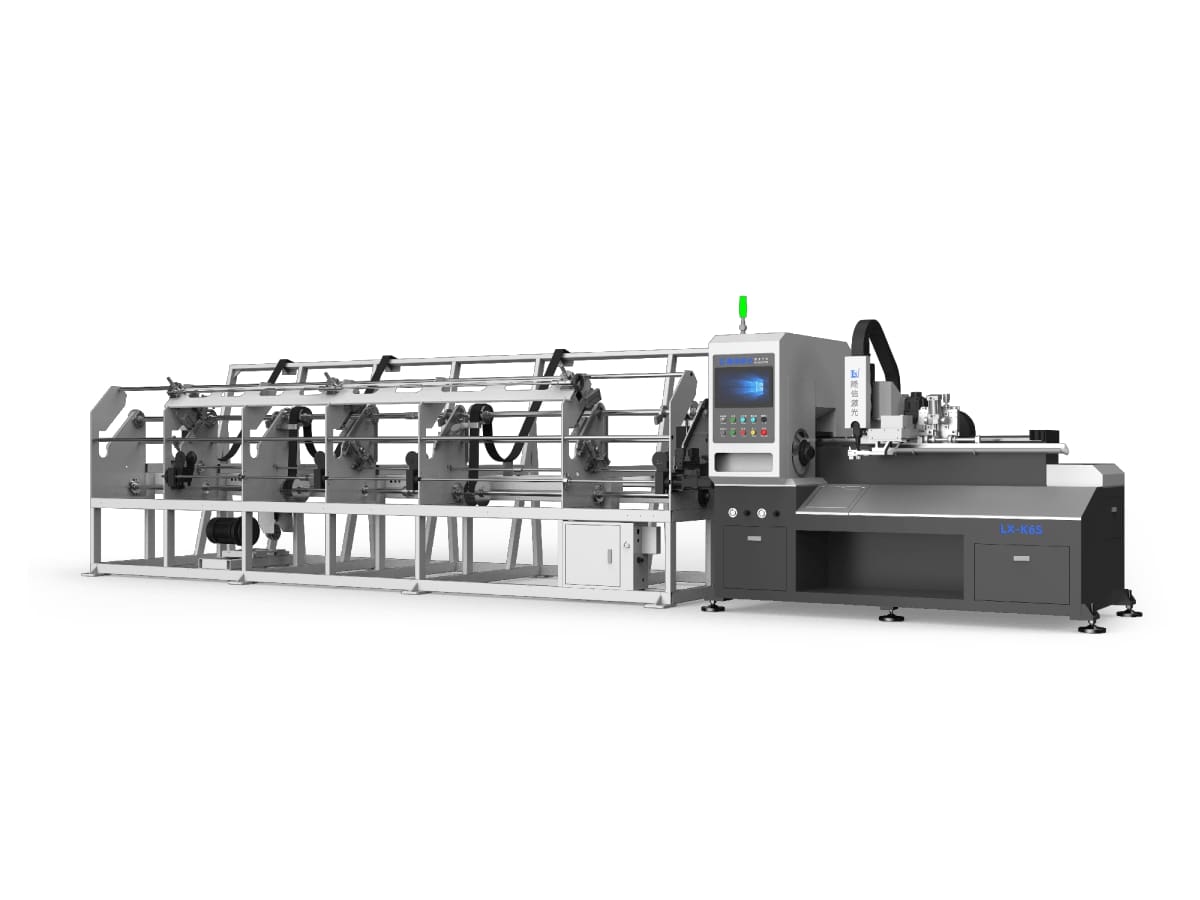

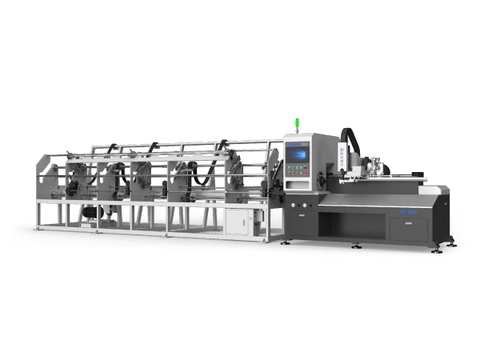

Máy Laser Fiber Cắt Ống Nhỏ Tốc Độ Cao

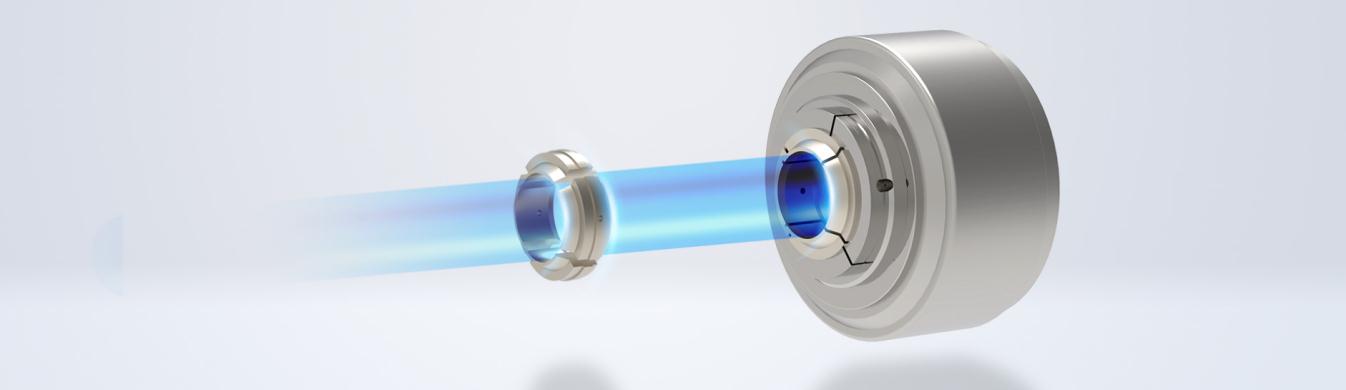

Máy cắt laser sử dụng kẹp khí nén chính xác kiểu 90, với chức năng kẹp khí nén tích hợp và dễ dàng lắp đặt. Nó được định vị bằng một đầu nón, độ chính xác định vị lặp lại là 0.02mm, và tốc độ định mức là 150 vòng/phút. Chiều dài vật liệu đuôi ngắn nhất có thể được kiểm soát ở mức 40mm.

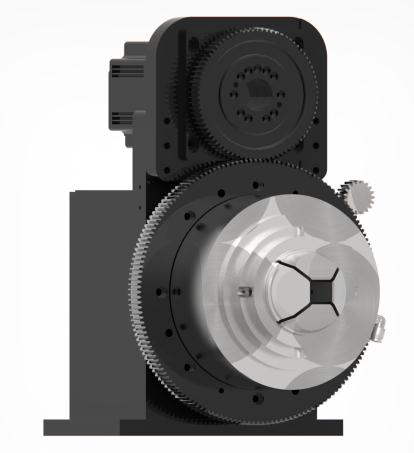

Trục chính của máy laser có khả năng chịu tải cực mạnh. Các ổ bi được làm có độ chính xác và chất lượng cao. Trục chính và các bánh răng được gia công bằng máy mài để đảm bảo độ chính xác về độ tâm.

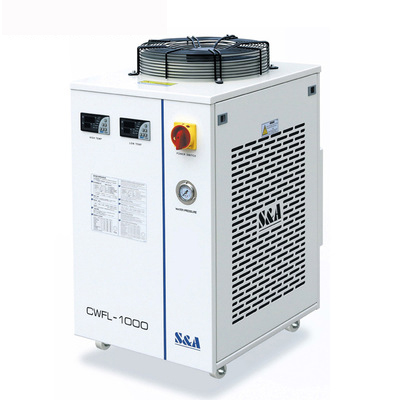

Máy sử dụng bơm tuần hoàn nước lạnh bằng thép không gỉ chất lượng cao, với lưu lượng lớn, đầu bơm cao, tiếng ồn thấp và tuổi thọ dài, bể nước, ống dẫn và các bộ phận van bằng thép không gỉ sẽ không bao giờ lo bị rỉ sét.

Hệ thống điều khiển sử dụng bộ điều khiển máy tính, điều khiển tự động CPU, vận hành đơn giản và trực quan. Độ chính xác điều khiển đạt ±0.1°C, có chức năng chẩn đoán lỗi tự động, hiển thị trực tiếp điểm lỗi trên màn hình, giúp người dùng xử lý nhanh chóng để tránh hư hỏng cho các linh kiện và thiết bị.

Bộ làm mát nước chính xác không chỉ cung cấp kiểm soát nhiệt độ nước ổn định mà còn cung cấp nước với nhiệt độ gần giống như nhiệt độ môi trường để làm mát ống kính, giải quyết vấn đề hư hại ống kính do ngưng tụ sương khi làm mát bằng nước lạnh, và là lựa chọn tốt nhất cho việc làm mát thiết bị laser.

Thiết bị sử dụng đầu cắt laser sợi quang, kết hợp với hệ thống theo dõi tự động không tiếp xúc có cảm ứng điện dung, có khả năng điều chỉnh chiều dài tiêu cự tốt nhất và đảm bảo hiệu quả cắt tổng thể cao nhất. Ngay cả khi bề mặt vật liệu không bằng phẳng, chất lượng cắt vẫn được đảm bảo và đường cắt sẽ phẳng và đẹp.

Tốc độ cắt có cảm ứng điện dung cao, với khoảng cách cắt chỉ 0.2mm, cải thiện hiệu suất cắt và giảm tiêu thụ khí. Do đầu cắt được trang bị thiết bị cảm ứng không tiếp xúc, dưới sự kiểm soát của hệ thống, nó có thể thực hiện chức năng nổi Z-axis ổn định, loại bỏ trực tiếp ảnh hưởng của các ống không đều lên chất lượng cắt, giúp máy cắt laser đạt năng suất cắt cao.

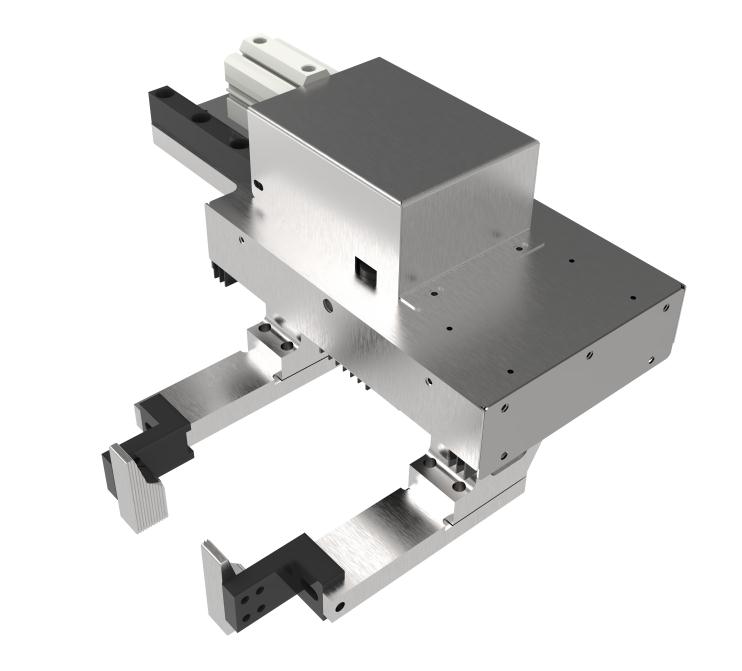

Máy có bộ đầu kẹp sử dụng giá đỡ và truyền bánh răng có độ chính xác cao, mang lại hiệu suất tuyệt vời, tốc độ phản hồi nhanh và tỷ lệ lỗi rất thấp.

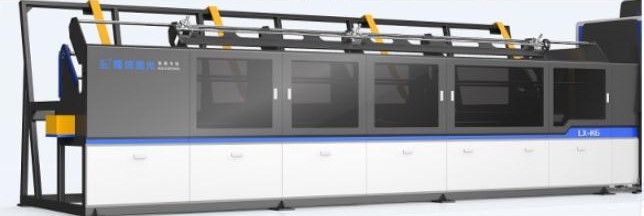

Hệ thống cấp vật liệu ống tự động hoàn toàn

Thiết bị phù hợp cho việc cấp phôi ống một lần với trọng lượng không quá 1.5 tấn. Có thể sử dụng cho ống tròn, ống vuông, ống chữ nhật và một số ống hình dạng đặc biệt khác. Kích thước nạp tối đa là 89mm, trừ trường hợp tùy chỉnh (kích thước tròn bổ sung), năng suất sản xuất tối đa của một ống đơn là 35kg. Trong quá trình cắt ống, chỉ cần nâng vật liệu vào vị trí kho chứa, thiết bị có thể tự động hoàn thành quá trình nạp liệu và cắt.

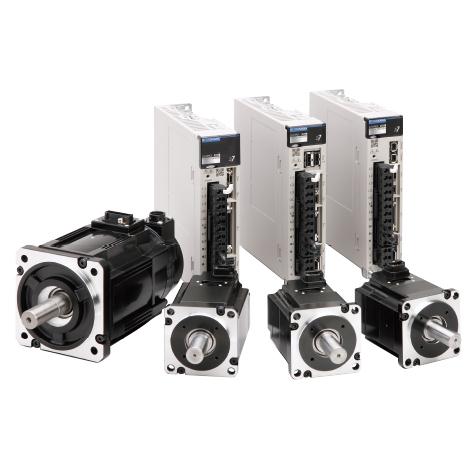

Máy laser được trang bị hệ thống servo AC và truyền động nhập khẩu. Hệ thống cấp vật liệu của máy sử dụng cấu trúc truyền động bánh răng cùng với ray trượt tuyến tính, để đảm bảo tốc độ cao, độ chính xác cao và độ tin cậy cao của thiết bị.

Bánh răng, trục vít bi và ray trượt tuyến tính đều được trang bị thiết bị chống bụi kín để ngăn chặn sự ma sát không dầu và ô nhiễm bụi, cải thiện tuổi thọ của các bộ phận truyền động và đảm bảo độ chính xác của chuyển động máy.

Máy cắt laser còn được trang bị thiết bị bôi trơn tự động để nâng cao tuổi thọ, các ray dẫn tuyến tính của trục X/Y/Z, bánh răng và trục vít đều có ống bơm mỡ, có thể được bơm mỡ định kỳ.

Chấu kẹp được điều khiển bởi một động cơ servo, truyền động quay được điều khiển bởi một bánh răng. Độ chính xác đồng bộ của truyền động cao, giúp tránh biến dạng xoắn của ống. Móng chấu kẹp áp dụng cấu trúc mở rộng, giúp giảm thiểu đáng kể lượng phôi.

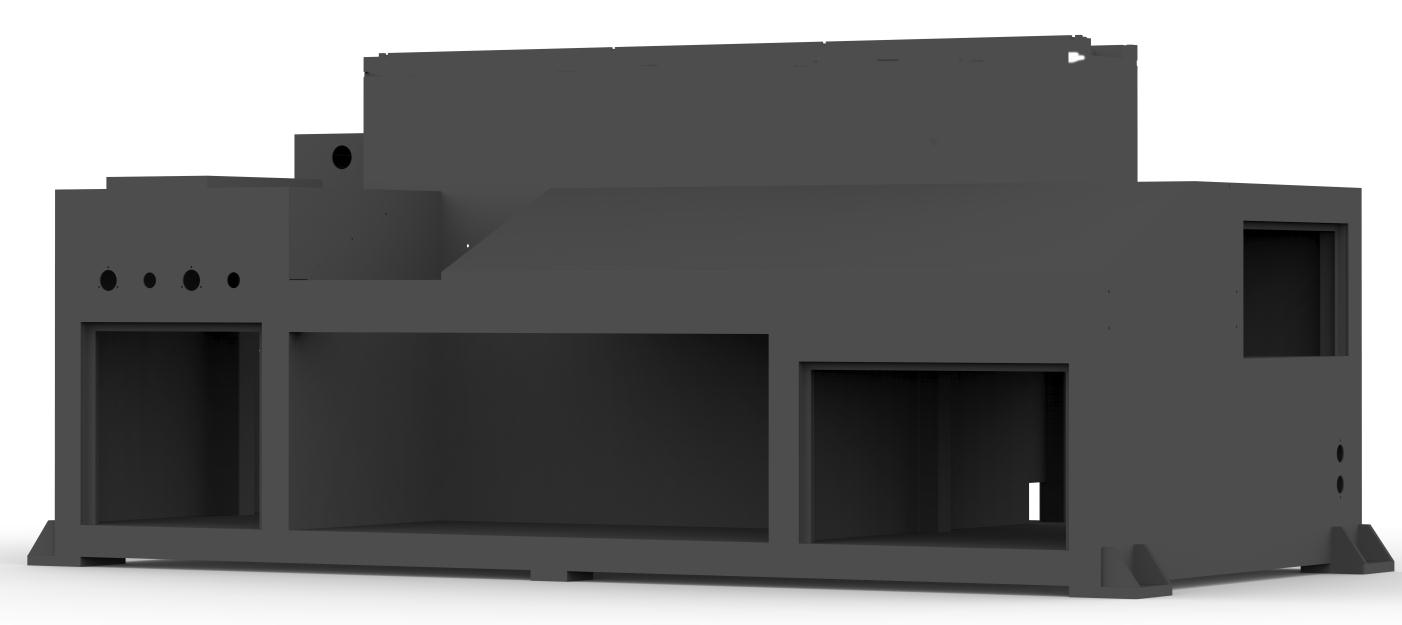

Cấu trúc khung máy được hàn bằng thép chất lượng cao, sau khi được hàn chuyên nghiệp, ủ nhiệt độ cao, xử lý lão hóa thứ cấp và gia công chính xác bằng máy phay gầm lớn, đảm bảo máy cắt có khả năng chống sốc tuyệt vời, độ cứng cao và hoạt động ổn định.

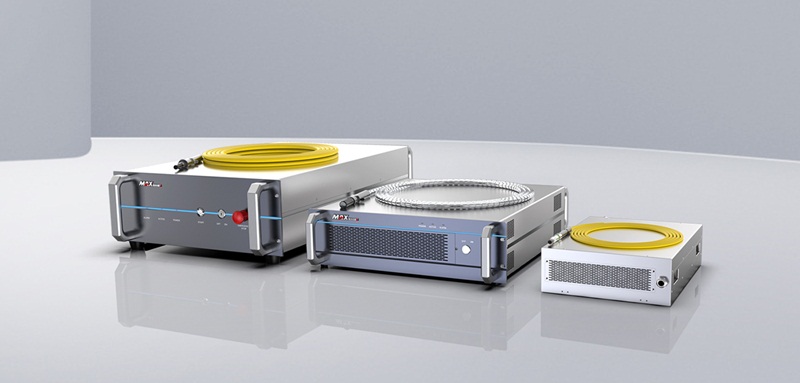

Máy cắt ống sử dụng nguồn laser hàng đầu trong ngành, với hiệu suất ổn định, tuổi thọ đạt 100.000 giờ và chất lượng tổng thể của thiết bị được đảm bảo.

Nguồn Laser có khả năng tạo ra chất lượng chùm tia xuất sắc, đường cắt mịn hơn, hiệu suất làm việc cao hơn và chất lượng gia công tốt hơn. Máy cắt laser sợi quang được trang bị bộ tạo chùm sáng đỏ, giúp người vận hành hiệu chỉnh bất kỳ vị trí nào của đầu cắt laser trên ống.

Ứng dụng của máy cắt ống laser fiber:

Chuyên dùng để cắt ống tròn, ống vuông, ống chữ nhật, oval.... số lượng lớn với tốc độ cực nhanh và chính xác cao. Thường được sử dụng trong ngành sản xuất nội ngoại thất, sản xuất dụng cụ thể thao, làm lan can cầu thang, sản xuất xe đạp...

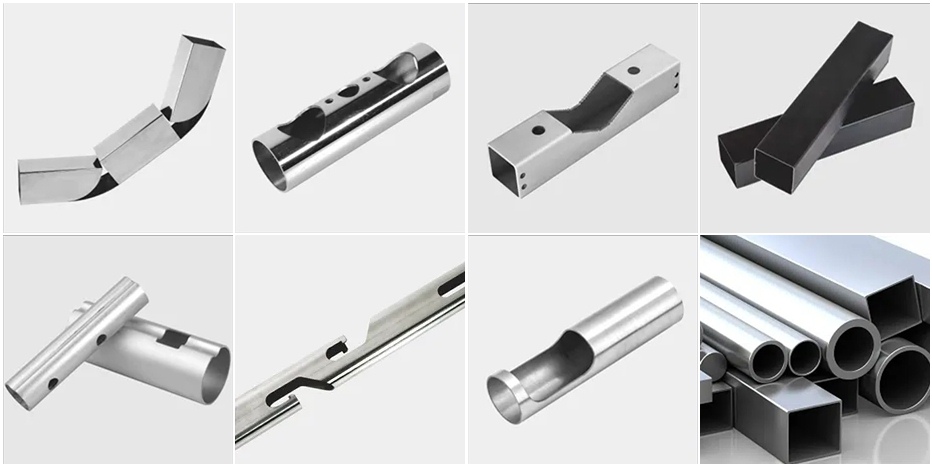

Mẫu sản phẩm ống sau khi sử dụng máy cắt laser fiber

Clip quá trình hoạt động thực tế của máy cắt laser fiber

Thông số kỹ thuật của máy:
